拖令电缆是物料搬运设施和自动化工业设备的重要布线组件。它们为沿着固定导轨来回移动的机器供电并传输控制信号。与为抵抗扭转而开发的电缆不同,花饰电缆经过特殊设计,可适应花饰系统特有的滚动弯曲运动。在操作过程中,电缆在承受固有张力的同时反复弯曲和矫直。
1.核心运营压力
悬吊电缆承受多种类型的持续机械载荷:
滚动弯曲循环:悬索在运行过程中形成弯曲的弧线,在轨道的一端聚集时笔直延伸。这一运动昼夜不停地进行。
表面磨损:外护套不断与系统内的挂篮和相邻电缆摩擦,要求具有强大的耐磨性。
张力:电缆需要在小车之间的跨度上承受自身重量。过度拉伸会导致拖动、卡住和机械故障。
复杂的环境条件:大多数装置都部署在室外或大型工业车间内。它们面临紫外线照射、臭氧老化、温度变化以及与油脂和工业化学品的潜在接触。

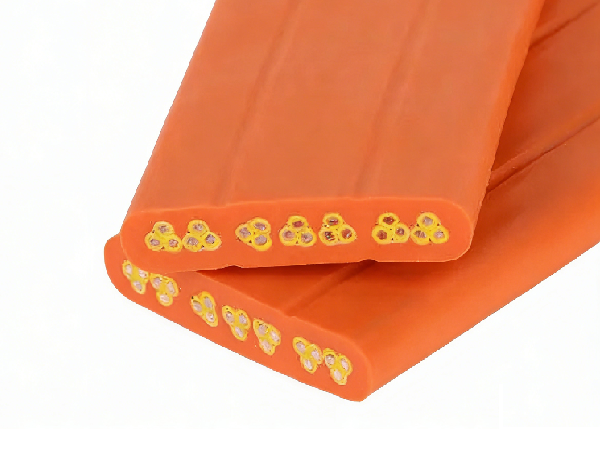

2.结构设计及技术优势
导体:采用高柔韧性的超细铜绞线。优化的绞合结构使铜绞线能够自由相对移动,均匀分散弯曲应力,避免金属疲劳和导体断裂。
绝缘层:热塑性弹性体(TPE)和乙丙橡胶(EPR)等柔性专用材料取代了普通PVC。这些材料在低温下保持柔韧性,并在数百万次弯曲循环后抗开裂。
外护套:护套在很大程度上决定了电缆的使用寿命。聚氨酯(PUR)是主流选择,其耐磨性能远远超过PVC。它还具有可靠的抗油、化学侵蚀和撕裂损伤性能。
内部布局:所有内芯都以平衡的捻距扭曲,以避免在反复弯曲过程中变形和凸起。某些规格采用聚丙烯纱等非吸收性填料,即使外护套受到轻微损坏,也能阻止水分扩散。
3.典型应用场景
桥式起重机和龙门起重机
堆料机和散装材料取料机
造船厂起重设备
自动化仓库存储系统
移动式机械制造生产线
