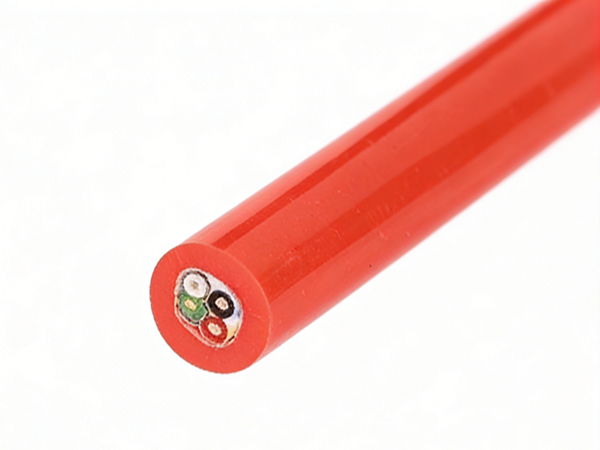

超柔性拖链电缆|高循环动态电缆

拖链电缆是现代自动化工业系统、机器人设备和移动机械设备中不可或缺的核心部件。这些动态电缆经过专业配置,可安装在保护性电缆载体内,遵循固定的循环运动轨迹,为移动设备提供连续的电力和信号传输。其核心设计目的是解决长期、高频重复弯曲运动引发的材料老化和结构损坏风险,这是普通固定布线电缆在动态操作场景中常见的故障问题。
动态操作的专业设计原则
该系列超柔性拖链电缆采用动态应力导向设计理念,针对循环机械载荷进行了充分优化,与为固定安装场景设计的静态电缆完全不同。
细绞合导线结构电缆芯线采用超细绞合铜线,捆扎工艺紧凑。这种精心设计的结构使单个铜绞线在频繁弯曲过程中产生微小位移,均匀分散集中的机械应力。它有效地避免了局部应力积聚和断线,大大提高了数百万次循环运动下的抗疲劳能力。
多样化的绞合技术针对不同的运动要求采用有针对性的绞合工艺。用于往复弯曲的电缆采用高密度聚束绞合,而扭转工作条件的模型采用分层绞合结构。这种差异化的设计使电缆能够分别适应纯弯曲和扭转复合运动,避免结构变形和内部损坏。
独立内部隔离和润滑结构电源芯、信号导体和数据传输单元由PTFE胶带等非粘性隔离材料独立屏蔽和隔离。隔离层允许内部组件在动态操作期间自由滑动,防止内部芯的相互粘合和集成。这避免了刚性整体结构的形成,从根本上消除了长期运动疲劳引起的脆性断裂失效。
高性能集成外护套外护套由优质PUR或TPE聚合物材料制成,实现了超柔性、耐磨性、耐油性和耐切割性的完美平衡。紧密挤压成型工艺与内部电缆芯紧密配合,有效防止护套在高速往复运动过程中起皱、扭曲和分层,保持整体结构稳定性。
核心性能参数和优势
严格的弯曲半径标准具有标准化的最小弯曲半径(电缆外径的7.5倍),为长期动态运行提供了足够的结构保护。遵循这一安装标准有效地延缓了疲劳老化,延长了电缆的整体使用寿命。
超长循环使用寿命针对高强度循环操作进行了优化,电缆在额定弯曲半径、工作速度和负载条件下可支持多达500万次标准弯曲循环,为24/7连续工业生产提供稳定耐用的动态性能。
稳定的抗扭性它具有优异的抗扭能力,每米抗扭度为±180°。它可以适应设备运行过程中产生的轻微扭转位移,避免扭转应力引起的铁芯变形和信号中断。
可靠的EMI抗干扰性能信号和数据核心配备高密度编织屏蔽结构,有效隔离周围机电设备的电磁干扰。它确保在复杂的工业电磁环境中准确无损地传输信号和数据。

产品分类
控制电缆:主要用于工业传感器和执行部件的信号传输和供电,支持精确的设备控制命令。
电机电源线:配备大截面导电芯,专为自动化设备的伺服电机和主轴电机供电而设计。
混合复合电缆:集成多功能结构,结合电源导线、编码器信号对和可选的气动管道或光纤芯。它简化了现场布线,减少了拖链内的电缆数量。
特殊数据电缆:定制的柔性总线电缆(PROFIBUS、CANbus)和高速网络电缆(CAT5e/CAT6/CAT7),专门针对连续动态弯曲数据传输场景进行了优化。
广泛的应用场景
数控精密机床和智能加工中心
多种类型的工业机器人,包括关节式机器人、龙门式机器人和SCARA机器人
自动化仓储、存储和检索系统(AS/RS)
智能包装设备和高速印刷机械
激光切割、雕刻等精密加工设备
所有带有运动部件的自动化机械设备都需要持续的电源和信号供应
