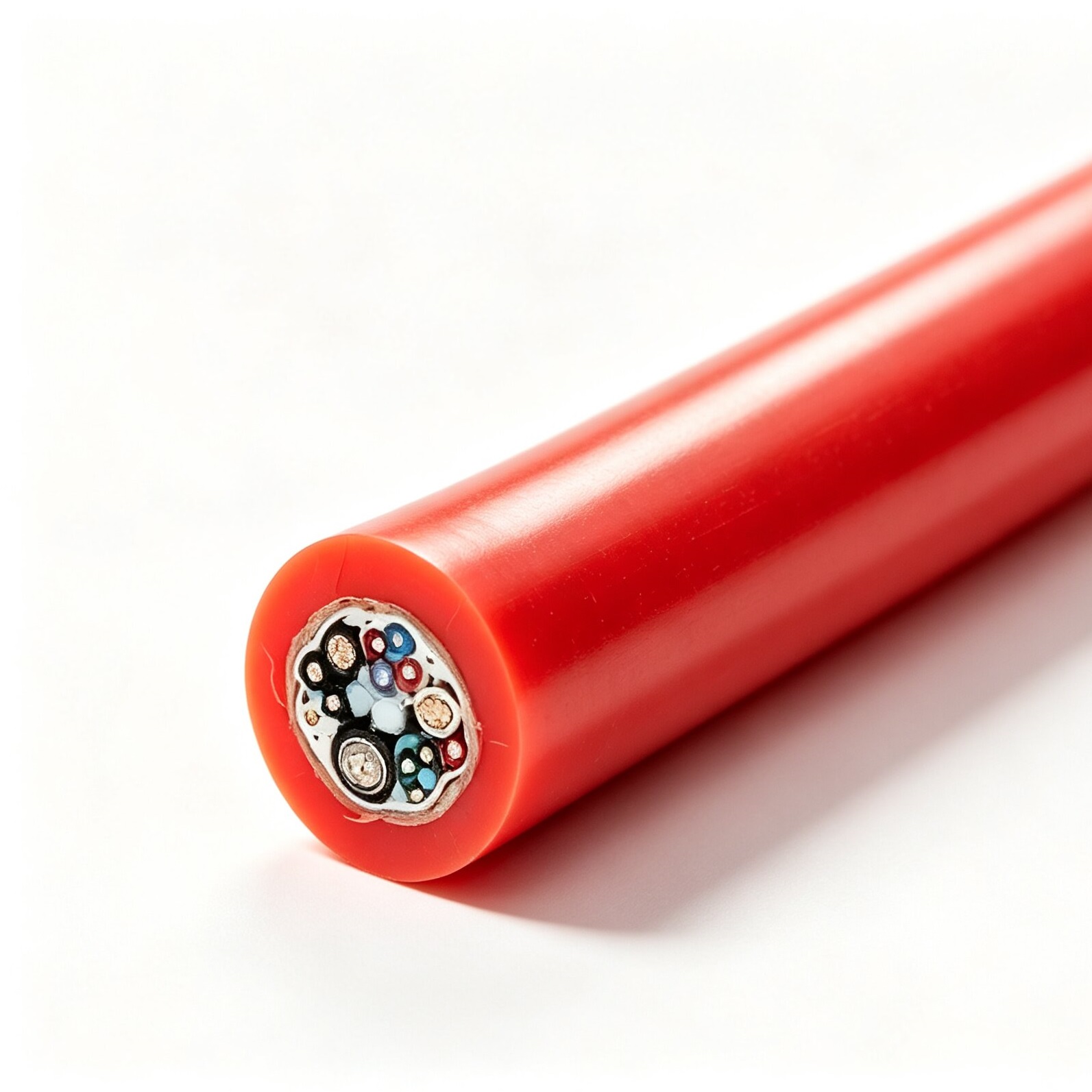

重型水下潜水电缆

外径:Ø12.5毫米
同轴电缆阻抗:75Ω
双绞线阻抗:100Ω
标称工作电压:250V
重量(空气中):153克/米
重量(海水):27克/米
最小静态弯曲半径:65mm
最小动态弯曲半径:130mm
工作温度:-30°C~+80°C

产品详情

该电缆是为满足严格的海洋和海底操作要求而开发的,是一种重型多导体海底脐带电缆,旨在同时传输视频信号、传输音频通信、供电和携带水下传感器的信号。
作为传统CDUR05电缆的增强型继任者,这种升级的设计采用了独立的同轴通道,以扩大相机的适应性。单个电缆组件能够支持平衡双绞线相机以及不平衡同轴相机设备。
该电缆广泛应用于潜水员脐带系统、海底检查机械和移动式水下监测配置中。

主要结构和优势

内置凯夫拉纤维抗拉增强材料;极限断裂载荷达到1000kg,安全工作载荷上限为250kg
优质PUR外护套,对海水水解、表面磨损和紫外线辐射具有很强的抵抗力
14根内部导线,由两根屏蔽双绞线、四芯线、电源导线和一根专用75Ω同轴线组成
支持四线通信系统、海底照明、视频传输和深度传感设备的同时运行
灵活的结构设计,精确的弯曲半径,适用于水下持续的动态运动
连续制造长度可达1000米;定制电缆端接解决方案可按需提供

主要技术规格

外径:Ø12.5毫米
同轴电缆阻抗:75Ω
双绞线阻抗:100Ω
标称工作电压:250V
重量(空气中):153克/米
重量(海水):27克/米
最小静态弯曲半径:65mm
最小动态弯曲半径:130mm
工作温度:-30°C~+80°C

典型应用场景

商业水面供应潜水系统、潜水员监控装置、水下检查ROV、海洋闭路电视系统、海底传感器电缆、水下摄像机线束和定制的潜水员脐带集成项目。
